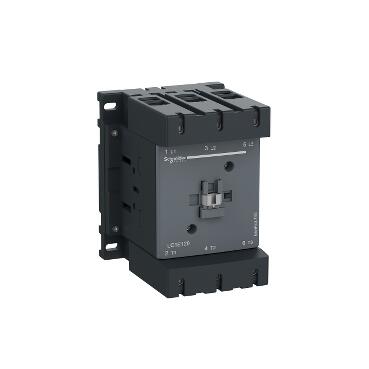

SCHNEIDER ELECTRIC LC1E120M5 EASYPACT TVS KONTAKTÖR 3P(3 NA) AC3 <= 440 V 120A 220 V AC BOBİN 3606480323676
Ürün Kodu : LC1E120M5
%3
İskonto
4.134,40 TL + KDV
4.025,60 TL + KDV
Kdv Dahil Fiyat : 4.830,72
KDV Dahildir.
Kampanya
- Ürün Özellikleri
- Ödeme Seçenekleri
- İade ve Teslimat
- Yorumlar (0)
-
Ana Aralık Kolay Anlaşma Ürün Adı Easypact Tv'Ler Ürün Veya Bileşen Türü Kontaktör Cihaz Kısa Adı Lc1E Kontaktör Uygulaması Motor Kontrolü Dirençli Yük Kullanım Kategorisi Ac-3 Ac-1 Kutup Açıklaması 3P Güç Direği Temas Bileşimi 3 Hayır [Ue] Anma Çalışma Gerilimi Güç Devresi: <= 690 V Ac 50/60 Hz [Yani] Anma Çalışma Akımı 120 A (<55 °C'De) <= 440 V Ac-3'Te Güç Devresi İçin 150 A (<40 °C'De) Güç Devresi İçin <= 440 V Ac Ac-1 Motor Gücü Kw 220...230 V Ac'De 37 Kw 50/60 Hz (Ac-3) 380...400 V Ac'De 55 Kw 50/60 Hz (Ac-3) 59 Kw 415 V Ac'De 50/60 Hz (Ac) -3) 440 V Ac'De 59 Kw 50/60 Hz (Ac-3) 500 V Ac'De 75 Kw 50/60 Hz (Ac-3) 660...690 V Ac 50/60 Hz'De 80 Kw (Ac- 3) Kontrol Devresi Tipi 50 Hz'De Ac [Uc] Kontrol Devresi Voltajı 220 V Ac 50 Hz Boy Uzunluğu 158 Mm Genişlik 120 Mm Derinlik 132 Mm Net Ağırlık 2,3 Kg Tamamlayıcı Yardımcı Kontak Bileşimi 1 Na + 1 Nk [Uimp] Anma Darbe Dayanım Gerilimi Iec 60947'Ye Uygun Güç Devresine Bağlı Olmayan 8 Kv Bobin [Ui] Anma Yalıtım Gerilimi Iec 60947-4-1'E Uygun 690 V Aşırı Gerilim Kategorisi Iıı Irms Anma Kapasitesi Iec 60947-4-1'E Uygun Güç Devresi İçin 440 V Ac'De 1200 A Anma Kesme Kapasitesi Iec 60947'Ye Uygun Güç Devresi İçin 440 V'Ta 960 A [Icw] Anma Kısa Süreli Dayanım Akımı 1100 A 40 °C - Güç Devresi İçin 10 S İlişkili Sigorta Derecesi 250 A Gg <= 690 V Koordinasyon Tipi 1 İçin Iec 60947-5-1'E Uygun Kontrol Devresi İçin 10 A Gg <= 690 V Koordinasyon Tipi 1 Güç Devresi İçin Ortalama Empedans 0,6 Mohm - Güç Devresi İçin 150 A 50 Hz Kutup Başına Güç Kaybı 8,6 W Ac-3 14 W Ac-1 Kontrol Devresi Voltaj Limitleri Operasyonel: 50 Hz'De 0.85...1.1 Uc (<55 °C'De) Kayıp: 50 Hz'De 0.35...0.55 Uc (<55 °C'De) Operasyon Zamanı 20...50 Ms Kapanmada 6...20 Ms Açmada Mekanik Dayanıklılık 400000 Döngü Maksimum İşletim Oranı 1200 Devir/Saat 55 °C Va'Da Ani Güç 300 Va 50 Hz Cos Phi 0,8 (20 °C'De) 300 Va 60 Hz Cos Phi 0,8 (20 °C'De) Va'Da Tutma Gücü Tüketimi 22 Va 50 Hz Cos Phi 0,3 (20 °C'De) 22 Va 60 Hz Cos Phi 0,3 (20 °C'De) Isı Dağılımı Kontrol Devresi İçin 3…8 W Minimum Anahtarlama Akımı Kontrol Devresi İçin 5 Ma Minimum Anahtarlama Gerilimi Kontrol Devresi İçin 17 V Örtüşmeyen Zaman Normalde Kapalı Ve Normalde Açık Kontağı Arasında Enerji Kesilmesi Garantili 1.5 Ms, Normalde Kapalı Ve Normalde Açık Kontağı Arasında Enerjisiz Kalma Garantisi Yalıtım Direnci > Kontrol Devresi İçin 10 Mohm Elektriksel Dayanıklılık 800000 Döngü Ac-3 250000 Döngü Ac-1 Montaj Desteği Dın Ray Plakası Bağlantılar - Terminaller Kontrol Devresi: Vidalı Kelepçe Terminalleri 2 1…2,5 Mm² - Kablo Sertliği: Kablo Ucu İle Esnek Güç Devresi: Vidalı Kelepçe Terminalleri 1 10…120 Mm² - Kablo Sertliği: Kablo Ucu İle Esnek Güç Devresi: Vidalı Kelepçe Terminalleri 2 20…170 Mm² - Kablo Sertliği: Esnek Kablo Uçlu Güç Devresi: Vida Kelepçeli Terminaller 1 10…120 Mm² - Kablo Sertliği: Kablo Ucu Olmadan Sağlam Güç Devresi: Vidalı Terminaller 2 20…170 Mm² - Kablo Sertliği: Kablo Ucu Olmadan Sağlam Kontrol Devresi: Vidalı Kelepçe Terminaller 1 1…2,5 Mm² - Kablo Sertliği: Esnek Kablo Ucu Olmadan Kontrol Devresi: Vidalı Terminaller 2 1…2,5 Mm² - Kablo Sertliği: Esnek Kablo Ucu Olmadan Kontrol Devresi: Vidalı Terminaller 1 1…2,5 Mm² - Kablo Sertliği: İle Esnek Kablo Ucu Kontrol Devresi: Vida Kelepçesi Terminalleri 1 1…2,5 Mm² - Kablo Sertliği: Kablo Ucu Olmadan Katı Kontrol Devresi: Vida Kelepçesi Terminalleri 2 1…2,5 Mm² - Kablo Sertliği: Kablo Ucu Olmadan Katı Önerilen Sıkma Torku Güç Devresi: 12 Nm Kontrol Devresi: 1,2 Nm Maksimum Sıkma Torku Güç Devresi: 13,5 Nm Kontrol Devresi: 1,4 Nm Çevre Standartlar Iec 60947-5-1 Iec 60947-4-1 Iec 60947-1 Ürün Sertifikaları Eac Ce Ip Koruma Derecesi Iec 60529'A Uygun Ip2X Koruyucu Tedavi Th (Kirlilik Derecesi 3) Iec 60068-2-30 Test Db'Ye Uygundur Kirlilik Derecesi 3 Çalışma İçin Ortam Hava Sıcaklığı -5…55 °C Depolama İçin Ortam Hava Sıcaklığı -60…80 °C Cihaz Çevresinde İzin Verilen Ortam Hava Sıcaklığı Uc'De -20…70 °C Çalışma Yüksekliği 3000 M Güç Kaybı Olmadan Yangına Dayanıklılık 850 °C, Iec 60695-2-1'E Uygundur Mekanik Sağlamlık Titreşim Kontaktörü Açık: 1,5 Gn, 5...300 Hz Titreşim Kontaktörü Kapalı: 3 Gn, 5...300 Hz Şok Kontaktörü Açık: 11 Ms İçin 6 Gn Şok Kontaktörü Kapalı: 11 Ms İçin 7 Gn Paketleme Üniteleri Paket Birim Tipi 1 Pce Paket 1'Deki Birim Sayısı 1 Paket 1 Ağırlık 2,41 Kg Paket 1 Yükseklik 19 Cm Paket 1 Genişlik 17 Cm Paket 1 Uzunluk 21 Cm Paket Birim Tipi 2 S03 Paket 2'Deki Birim Sayısı 2 Paket 2 Ağırlık 5,24 Kg Paket 2 Yükseklik 30 Cm Paket 2 Genişliği 30 Cm Paket 2 Uzunluk 40 Cm Paket Birim Tipi 3 P06 Paket 3'Teki Birim Sayısı 24 Paket 3 Ağırlık 70,84 Kg Paket 3 Yükseklik 80 Cm Paket 3 Genişliği 80 Cm Paket 3 Uzunluk 60 Cm
İade Kabulu: İade edilen ürünlerin kutusu ambalajı zarar görmemiş, yeniden satılabilir kullanılabilir ve satışa hazır olması halinde iadeler kabul edilir.
İade Reddi: Ürünün kutusu ambalajı açılmış ve montajı yapılmış ürünlerin iadesi kesinlikle kabul edilmemektedir.
Teslimat: 15:00' a kadar yapılan siparişler aynı gün kargoya teslim edilir.
