| Ana | |
| Aralık | Tesys |

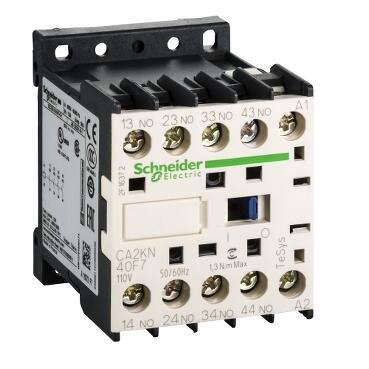

| Ürün Adı | Tesys Cak |
| Ürün Veya Bileşen Türü | Kontrol Rölesi |
| Cihaz Kısa Adı | Ca2K |
| Kontaktör Uygulaması | Kontrol Devresi |
| Kullanım Kategorisi | Dc-13 |
| Ac-15 |
| Kutup Teması Bileşimi | 4 Hayır |
| [Ue] Anma Çalışma Gerilimi | <= 690 V <= 400 Hz |
| Kontrol Devresi Tipi | 50/60 Hz'De Ac |
| [Uc] Kontrol Devresi Voltajı | 110 V Ac 50/60 Hz |
| Tamamlayıcı | |
| [Ith] Geleneksel Serbest Hava Termal Akımı | 10 A (50 °C'De) |
| Irms Anma Kapasitesi | 110 A, Iec 60947'Ye Uygundur |
| İlgili Sigorta Derecesi | Iec 60947'Ye |
| Uygun 10 A Gg Vde 0660'A Uygun 10 A Gg |
| [Ui] Anma Yalıtım Gerilimi | 690 V, Iec 60947'Ye |
| Uygun 750 V, Vde 0110 Grup C'Ye |
| Uygun 690 V, Bs 5424'E |
| Uygun 600 V, Csa C22.2 No 14'E Uygun |
| Montaj Desteği | Ray |
| Plakası |
| Bağlantılar - Terminaller | Vidalı Kelepçeli Terminaller 1 Kablo(Lar) 1,5…4 Mm²Katı |
| Vidalı Kelepçeli Terminaller 2 Kablo(Lar) 1,5…4 Mm²Katı |
| Vidalı Kelepçeli Terminaller 1 Kablo(Lar) 0,75…4 Mm²Esnek, Kablo Uçlu |
| Vidalı Kelepçeli Terminaller 2 Kablo(Lar) 0,75…4 Mm²Kablo Ucu Olmadan Esnek |
| Vidalı Kelepçeli Terminaller 1 Kablo(Lar) 0,34…1,5 Mm²Kablo Uçlu Esnek |
| Vidalı Kelepçeli Terminaller 2 Kablo(Lar) 0,34…1,5 Mm²Esnek Kablo Uçsuz |
| Sıkma Torku | 1,3 Nm - Vidalı Kıskaçlı Terminaller - Düz Tornavidalı Ø 6 Mm |
| 1,3 Nm - Vidalı Kıskaçlı Terminaller - Tornavidalı Philips No 26 Mm |
| Kontrol Devresi Voltaj Limitleri | Kayıp: 0,2...0,75 Uc (<50 °C'De) |
| Operasyonel: 0,8...1,15 Uc (<50 °C'De) |
| Operasyon Zamanı | 10...20 Ms Bobinin Enerjisinin Kesilmesi Ve No Açma |
| 10...20 Ms Bobinin Enerjilenmesi Ve No Kapama |
| Mekanik Dayanıklılık | 10 Bisiklet |
| Maksimum İşletim Oranı | 10000 Devir/Saat |
| Mikro Kırılmalara Karşı Bağışıklık | 2 Ms |
| Va'Da Ani Güç | 30 Va (20 °C'De) |
| Va Cinsinden Tutulan Güç Tüketimi | 4,5 Va (20 °C'De) |
| Isı Dağılımı | 1,3W |
| Minimum Anahtarlama Gerilimi | 17 V |
| Minimum Anahtarlama Akımı | 5 Ma |
| Örtüşmeyen Mesafe | 0,5 Mm |
| Yalıtım Direnci | > 10 Mohm |
| Yükseklik | 58 Mm |
| Genişlik | 45 Mm |
| Derinlik | 57 Mm |
| Net Ağırlığı | 0.18 Kg |
| Çevre | |
| Standartlar | Bs 5424 |
| Iec 60947 |
| Nf C 63-140 |
| Vde 0660 |
| Ürün Sertifikaları | Csa |
| Ul |
| Ip Koruma Derecesi | Ip2X |
| Koruyucu Tedavi | Iec 60068'E Uygun Tc |
| Çalışma İçin Ortam Hava Sıcaklığı | -25…50 °C |
| Depolama İçin Ortam Hava Sıcaklığı | -50…80 °C |
| Çalışma Yüksekliği | 2000 M Güç Kaybı Olmadan |
| Alev Geciktirici | V1 Ul 94'E |
| Uygun Gereksinim 2 Nf F 16-101'E |
| Uygun Gereksinim 2 Nf F 16-102'Ye Uygun |
| Mekanik Sağlamlık | Titreşim Kontaktörü Açık: 2 Gn, 5...300 Hz Iec 60068-2-6'Ya Uygun |
| Titreşim Kontaktörü Kapalı: 4 Gn, 5...300 Hz Iec 60068-2-6'Ya Uygun |
| Şok Kontaktörü Açık: 11 İçin 10 Gn Ms Iec 60068-2-27'Ye Uygun |
| Şok Kontaktörü Kapalı: Iec 60068-2-27'Ye Uygun 11 Ms İçin 15 Gn |
| Paketleme Üniteleri | |
| Paket Birim Tipi 1 | Pce |
| Paket 1'Deki Birim Sayısı | 1 |
| Paket 1 Ağırlık | 179 Gr |
| Paket 1 Yükseklik | 4,8 Cm |
| Paket 1 Genişlik | 6,2 Cm |
| Paket 1 Uzunluk | 6,6 Cm |
| Paket Birim Tipi 2 | S02 |
| Paket 2'Deki Birim Sayısı | 50 |
| Paket 2 Ağırlık | 9.321 Kg |
| Paket 2 Yükseklik | 15 Cm |
| Paket 2 Genişliği | 30 Cm |
| Paket 2 Uzunluk | 40 Cm |
| Paket 3 Yükseklik | 77 Cm |
