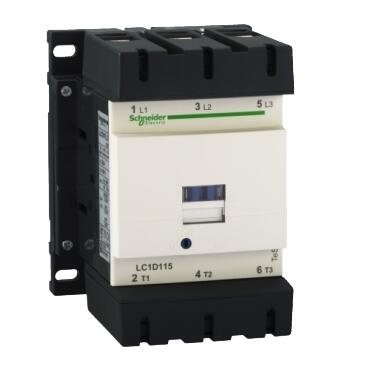

SCHNEIDER ELECTRIC LC1D115BD TESYS D KONTAKTÖR 3P(3 NA) AC3 <= 440 V 115 A 24 V DC BOBİN 3389110376463
Ürün Kodu : LC1D115BD
%69
İskonto
26.151,00 TL + KDV
8.106,81 TL + KDV
Kdv Dahil Fiyat : 9.728,17
KDV Dahildir.


Kampanya
- Ürün Özellikleri
- Ödeme Seçenekleri
- İade ve Teslimat
- Yorumlar (0)
-
Ana Aralık Tesys Ürün Adı Tesys D Ürün Veya Bileşen Türü Kontaktör Cihaz Kısa Adı Lc1D Kontaktör Uygulaması Dirençli Yük Motor Kontrolü Kullanım Kategorisi Aç-4 Aç-1 Aç-3 Kutup Açıklaması 3P Güç Direği Temas Bileşimi 3 Hayır [Ue] Anma Çalışma Gerilimi Güç Devresi: <= 1000 V Ac 25...400 Hz Güç Devresi: <= 300 V Dc [Yani] Anma Çalışma Akımı 200 A (<60 °C'De) <= 440 V Ac-1 Güç Devresi İçin 115 A (<60 °C'De) <= 440 V Ac Ac-3 Güç Devresi İçin Motor Gücü Kw 220...230 V Ac'De 30 Kw 50/60 Hz (Ac-3) 380...400 V Ac'De 55 Kw 50/60 Hz (Ac-3) 415...440 V Ac'De 59 Kw 50/ 60 Hz (Ac-3) 75 Kw 500 V Ac 50/60 Hz (Ac-3) 80 Kw 660...690 V Ac 50/60 Hz (Ac-3) 65 Kw 1000 V Ac 50/60 Hz (Ac-3) 18,5 Kw, 400 V Ac 50/60 Hz'De (Ac-4) Motor Gücü Hp (Ul / Csa) 30 Hp 200/208 V Ac 50/60 Hz 3 Fazlı Motorlar İçin 40 Hp 230/240 V Ac 50/60 Hz 3 Fazlı Motorlar İçin 75 Hp 460/480 V Ac 50/60 Hz 3 Fazlı Motorlar İçin 100 Hp 3 Fazlı Motorlar İçin 575/600 V Ac 50/60 Hz'De Kontrol Devresi Tipi Dc Standardı [Uc] Kontrol Devresi Voltajı 24 V Dc Yardımcı Kontak Bileşimi 1 Na + 1 Nk [Uimp] Anma Darbe Dayanım Gerilimi Iec 60947'Ye Uygun 8 Kv Aşırı Gerilim Kategorisi Iıı [Ith] Geleneksel Serbest Hava Termal Akımı Güç Devresi İçin 200 A (60 °C'De) Irms Anma Kapasitesi 440 V'Ta 1260 A Iec 60947'Ye Uygun Güç Devresi İçin 140 A Ac Iec 60947-5-1'E Uygun Sinyal Devresi İçin Iec 60947-5-1'E Uygun Sinyal Devresi İçin 250 A Dc Anma Kesme Kapasitesi Iec 60947'Ye Uygun Güç Devresi İçin 440 V'Ta 1100 A [Icw] Anma Kısa Süreli Dayanım Akımı 250 A 40 °C - 10 Dk Güç Devresi İçin 550 A 40 °C - 1 Dk Güç Devresi İçin 950 A 40 °C - 10 Sn Güç Devresi İçin 1100 A 40 °C - 1 Sn Güç Devresi İçin 100 A - 1 Sn İçin Sinyal Devresi 120 A - 500 Ms Sinyal Devresi İçin 140 A - 100 Ms Sinyal Devresi İçin İlişkili Sigorta Derecesi 250 A Gg <= 690 V Koordinasyon Tipi 1 Güç Devresi İçin 200 A Gg <= 690 V Koordinasyon Tip 2 Güç Devresi İçin 10 A Gg Sinyal Devresi İçin Ortalama Empedans 0,6 Mohm - Güç Devresi İçin Ith 200 A 50 Hz [Ui] Anma Yalıtım Gerilimi Güç Devresi: 600 V Csa Sertifikalı Güç Devresi: 600 V Ul Sertifikalı Güç Devresi: Iec 60947-4-1'E Uygun 1000 V Sinyal Devresi: Iec 60947-1'E Uygun 690 V Sinyal Devresi: 600 V Csa Sertifikalı Sinyal Devresi: 600 V Ul Sertifikalı Elektriksel Dayanıklılık 0,8 Mdöngü 200 A Ac-1 Ue'De <= 440 V 0,95 Mdöngü 115 A Ac-3 Ue'De <= 440 V Kutup Başına Güç Kaybı 24 W Ac-1 7,9 W Ac-3 Ön Kapak İle Montaj Desteği Plaka Ray Standartlar Csa C22.2 No 14 En 60947-4-1 En 60947-5-1 Iec 60947-4-1 Iec 60947-5-1 Ul 508 Ürün Sertifikaları Ccc Ul Bv Csa Gl Gost Dnv Lros (Lloyds Nakliye Kaydı) Rına Ukca Bağlantılar - Terminaller Kontrol Devresi: Vidalı Kelepçe Terminalleri 2 Kablo(Lar) 1…2,5 Mm²Kablo Uçlu Esnek Kontrol Devresi: Vidalı Kelepçeli Terminaller 1 Kablo(Lar) 1…2,5 Mm²Esnek Kablo Uçlu Kontrol Devresi: Vidalı Kelepçe Terminalleri 1 Kablo(Lar) 1…2,5 Mm²Kablo Ucu Olmadan Esnek Kontrol Devresi: Vidalı Kelepçe Terminalleri 2 Kablo(Lar) 1…2,5 Mm²Kablo Ucu Olmadan Esnek Kontrol Devresi: Vidalı Kelepçe Terminalleri 1 Kablo(Lar) 1…2,5 Mm²Katı Kablo Ucu Olmadan Kontrol Devresi: Vidalı Kelepçe Terminalleri 2 Kablo(Lar) ) 1…2,5 Mm²Katı Kablo Ucu Olmadan Güç Devresi: Konektör 1 Kablo(Lar) 10…120 Mm²Esnek Kablo Ucu Olmadan Güç Devresi: Konektör 2 Kablo(Lar) 10…50 Mm²Esnek Kablo Ucu Olmadan Güç Devresi: Konektör 1 Kablo(Lar) 10 …120 Mm²Kablo Uçlu Esnek Güç Devresi: Konektör 2 Kablo(Lar) 10…50 Mm²Kablo Uçlu Esnek Güç Devresi: Konektör 1 Kablo(Lar) 10…120 Mm²Katı Kablo Ucu Olmadan Güç Devresi: Konektör 2 Kablo(Lar) 10…50 Mm²Kablo Ucu Olmadan Katı Sıkma Torku Kontrol Devresi: 1,2 Nm - Vidalı Kelepçe Terminallerinde - Düz Tornavidalı Ø 6 Mm Kontrol Devresi: 1,2 Nm - Vidalı Kelepçe Terminallerinde - Tornavidalı Philips No 2 Güç Devresi: 12 Nm - Konnektörde Altıgen Vida Başlı 4 Mm Operasyon Zamanı 20...35 Ms Kapama 40...75 Ms Açma Güvenlik Güvenilirlik Seviyesi B10D = 1369863, En/Iso 13849-1'E Uygun Nominal Yüklü Kontaktör B10D = 20000000, En/Iso 13849-1'E Uygun Mekanik Yüklü Kontaktör Mekanik Dayanıklılık 8 Bisiklet Maksimum İşletim Oranı 1200 Devir/Saat 60 °C Tamamlayıcı Bobin Teknolojisi Entegre Bastırma Cihazı İle Kontrol Devresi Voltaj Limitleri 0.75...1.2 Uc (-40…55 °C):Çalışma Dc 0.15...0.4 Uc (-40…70 °C):Bırakma Dc 1...1.2 Uc (55…70 °C): Operasyonel Dc Zaman Sabiti 25 Ms W Cinsinden Ani Güç 270…365 W (20 °C'De) W Cinsinden Tutma Gücü Tüketimi 20 °C'De 2,4…5,1 W Yardımcı Kontak Tipi Tip Mekanik Bağlantılı 1 Na + 1 Nk, Iec 60947-5-1'E Uygun Tip Ayna Kontağı 1 Nk, Iec 60947-4-1'E Uygun Sinyal Devresi Frekansı 25...400Hz Minimum Anahtarlama Akımı 5 Ma Sinyal Devresi Minimum Anahtarlama Gerilimi 17 V Sinyal Devresi İçin Örtüşmeyen Zaman Nc Ve No Kontağı Arasında Enerji Kesilmesinde 1,5 Ms Nc Ve No Kontağı Arasında Enerji Kesilmesinde 1,5 Ms Yalıtım Direnci > Sinyal Devresi İçin 10 Mohm Çevre Ip Koruma Derecesi Iec 60529'A Uygun Ip20 Ön Yüz Koruyucu Tedavi Iec 60068-2-30'A Uygun Th Kirlilik Derecesi 3 Çalışma İçin Ortam Hava Sıcaklığı -40…60 °C 60…70 °C Değer Kaybı İle Depolama İçin Ortam Hava Sıcaklığı -60…80 °C Çalışma Yüksekliği 0...3000 M Yangına Dayanıklılık 850 °C, Iec 60695-2-1'E Uygundur Alev Geciktirici Ul 94'E Uygun V1 Mekanik Sağlamlık Titreşim Kontaktörü Açık: 2 Gn, 5...300 Hz Titreşim Kontaktörü Kapalı: 4 Gn, 5...300 Hz Şok Kontaktörü Kapalı: 11 Ms İçin 15 Gn Şok Kontaktörü Açık: 11 Ms İçin 6 Gn Yükseklik 158 Mm Genişlik 120 Mm Derinlik 136 Mm Net Ağırlığı 2,5 Kg Paketleme Üniteleri Paket Birim Tipi 1 Pce Paket 1'Deki Birim Sayısı 1 Paket 1 Ağırlık 2.478 Kg Paket 1 Yükseklik 20 Santimetre Paket 1 Genişlik 22 Cm Paket 1 Uzunluk 23 Cm Paket Birim Tipi 2 P06 Paket 2'Deki Birim Sayısı 27 Paket 2 Ağırlık 79,8 Kg Paket 2 Yükseklik 75 Cm Paket 2 Genişliği 80 Cm Paket 2 Uzunluk 60 Cm
İade Kabulu: İade edilen ürünlerin kutusu ambalajı zarar görmemiş, yeniden satılabilir kullanılabilir ve satışa hazır olması halinde iadeler kabul edilir.
İade Reddi: Ürünün kutusu ambalajı açılmış ve montajı yapılmış ürünlerin iadesi kesinlikle kabul edilmemektedir.
Teslimat: 15:00' a kadar yapılan siparişler aynı gün kargoya teslim edilir.
