| Ana | |
| Aralık | Tesys |
| Tesys Deca |

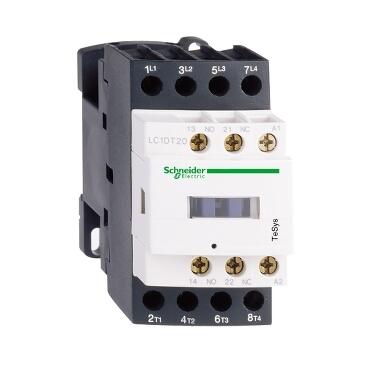

| Ürün Adı | Tesys D |
| Tesys Deca |
| Ürün Veya Bileşen Türü | Kontaktör |
| Cihaz Kısa Adı | Lc1D |
| Kontaktör Uygulaması | Dirençli Yük |
| Kullanım Kategorisi | Ac-1 |
| Kutup Açıklaması | 4P |
| Güç Direği Temas Bileşimi | 4 Hayır |
| [Ue] Anma Çalışma Gerilimi | Güç Devresi: <= 690 V Ac 25...400 Hz |
| Güç Devresi: <= 300 V Dc |
| [Yani] Anma Çalışma Akımı | 20 A (<60 °C'De) <= 440 V Ac Ac-1'De Güç Devresi İçin |
| Kontrol Devresi Tipi | 50/60 Hz'De Ac |
| [Uc] Kontrol Devresi Voltajı | 220 V Ac 50/60 Hz |
| Yardımcı Kontak Bileşimi | 1 Na + 1 Nk |
| [Uimp] Anma Darbe Dayanım Gerilimi | Iec 60947'Ye Uygun 6 Kv |
| Aşırı Gerilim Kategorisi | Iıı |
| [Ith] Geleneksel Serbest Hava Termal Akımı | 10 A (60 °C'De) Sinyal Devresi İçin |
| 20 A (60 °C'De) Güç Devresi İçin |
| Irms Anma Kapasitesi | 140 A Ac Iec 60947-5-1'E Uygun Sinyal Devresi İçin |
| 250 A Dc Iec 60947-5-1'E Uygun Sinyal Devresi |
| İçin 440 V'Ta 250 A Iec 60947'Ye Uygun Güç Devresi İçin |
| Anma Kesme Kapasitesi | Iec 60947'Ye Uygun Güç Devresi İçin 440 V'Ta 250 A |
| [Icw] Anma Kısa Süreli Dayanım Akımı | 30 A 40 °C - 10 Dk Güç Devresi İçin |
| 61 A 40 °C - 1 Dk Güç Devresi İçin |
| 105 A 40 °C - 10 Sn Güç Devresi İçin |
| 210 A 40 °C - 1 Sn Güç Devresi İçin |
| 100 A - 1 Sn İçin Sinyal Devresi |
| 120 A - 500 Ms Sinyal Devresi İçin |
| 140 A - 100 Ms Sinyal Devresi İçin |
| İlişkili Sigorta Derecesi | 10 A Gg Iec 60947-5-1'E Uygun Sinyal Devresi İçin |
| 25 A Gg <= 690 V Koordinasyon Tipi 1 Güç Devresi İçin |
| 20 A Gg <= 690 V Koordinasyon Tip 2 Güç Devresi İçin |
| Ortalama Empedans | 2,5 Mohm - Güç Devresi İçin Ith 20 A 50 Hz |
| [Ui] Anma Yalıtım Gerilimi | Güç Devresi: 600 V Csa Sertifikalı |
| Güç Devresi: 600 V Ul Sertifikalı |
| Sinyal Devresi: Iec 60947-1'E Uygun 690 V |
| Sinyal Devresi: 600 V Csa Sertifikalı |
| Sinyal Devresi: 600 V Ul Sertifikalı |
| Güç Devresi: Iec 60947-4'E Uygun 690 V -1 |
| Kutup Başına Güç Kaybı | 1,56 W Ac-1 |
| Ön Kapak | İle Birlikte |
| Montaj Desteği | Ray |
| Plakası |
| Standartlar | Csa C22.2 No 14 |
| En 60947-4-1 |
| En 60947-5-1 |
| Iec 60947-4-1 |
| Iec 60947-5-1 |
| Ul 508 |
| Iec 60335-1 |
| Ürün Sertifikaları | Gost |
| Bv |
| Ul |
| Ccc |
| Gl |
| Csa |
| Rına |
| Lros (Lloyds Nakliye Kaydı) |
| Dnv |
| Bağlantılar - Terminaller | Kontrol Devresi: Vidalı Kıskaç Terminalleri 2 Kablo(Lar) 1…2,5 Mm²Kablo Uçlu Esnek |
| Kontrol Devresi: Vidalı Kıskaçlı Terminaller 1 Kablo(Lar) 1…4 Mm²Esnek Kablo Uçsuz |
| Kontrol Devresi: Vidalı Kıskaçlı Terminaller 2 Kablo(Lar) 1…4 Mm²Kablo Uçsuz Esnek |
| Kontrol Devresi: Vidalı Kıskaçlı Terminaller 1 Kablo(Lar) 1…4 Mm²Kablo Uçlu Esnek |
| Kontrol Devresi: Vidalı Kıskaçlı Terminaller 1 Kablo(Lar) 1…4 Mm²Katı Kablo Uçsuz |
| Kontrol Devresi: Vidalı Kıskaçlı Terminaller 2 Kablo(Lar) ) 1…4 Mm²Kablo Uçsuz |
| Güç Devresi: Vidalı Klemens Terminalleri 1 Kablo(Lar) 1…4 Mm²Kablo Uçsuz Esnek |
| Güç Devresi: Vidalı Klemens Terminalleri 2 Kablo(Lar) 1…4 Mm²Esnek Kablo Uçsuz |
| Güç Devresi: Vidalı Klemensler 1 Kablo(Lar) 1…4 Mm²Esnek Kablo Uçlu |
| Güç Devresi: Vidalı Kelepçe Terminalleri 2 Kablo(Lar) 1…2,5 Mm²Kablo Uçlu Esnek |
| Güç Devresi: Vidalı Kelepçe Terminalleri 1 Kablo(Lar) 1…4 Mm²Katı Kablo Ucu Olmadan |
| Güç Devresi: Vidalı Kelepçe Terminalleri 2 Kablo(Lar) 1…4 Mm²Katı Kablo Ucu Olmadan |
| Sıkma Torku | Kontrol Devresi: 1,7 Nm - Vidalı Kelepçe Terminallerinde - Tornavida Düz Ø 6 Mm |
| Kontrol Devresi: 1,7 Nm - Vidalı Kelepçe Terminallerinde - Tornavidalı Philips No 2 |
| Güç Devresi: 1,7 Nm - Vidalı Kelepçe Terminallerinde - Tornavida Düz Ø 6 Mm |
| Güç Devresi: 1,7 Nm - Vidalı Kelepçe Terminalleri Üzerinde - Tornavida İle Philips No 2 |
| Kontrol Devresi: 1,7 Nm - Vida Kelepçesi Terminalleri Üzerinde - 2 Numaralı Pozidriv Tornavida İle |
| Güç Devresi: 2,5 Nm - Vidalı Kelepçe Terminalleri Üzerinde - Tornavida Pozidriv No 2 İle |
| Operasyon Zamanı | 4...19 Ms Açma |
| 12...22 Ms Kapatma |
| Güvenlik Güvenilirlik Seviyesi | B10D = 1369863, En/Iso 13849-1'E Uygun Nominal Yüklü Kontaktör B10D = 20000000, En/Iso 13849-1'E |
| Uygun Mekanik Yüklü Kontaktör |
| Mekanik Dayanıklılık | 15 Bisiklet |
| Maksimum İşletim Oranı | 3600 Devir/Saat 60 °C |
| Tamamlayıcı | |
| Bobin Teknolojisi | Yerleşik Baskılayıcı Modül Olmadan |
| Kontrol Devresi Voltaj Limitleri | 0,3...0,6 Uc (-40…70 °C):Bırakma Ac 50/60 Hz |
| 0,8...1,1 Uc (-40…60 °C):Çalışma Ac 50 Hz |
| 0,85...1,1 Uc (- 40…60 °C):Çalışmada Ac 60 Hz |
| 1...1.1 Uc (60…70 °C):Çalışmada Ac 50/60 Hz |
| Va'Da Ani Güç | 70 Va 60 Hz Cos Phi 0,75 (20 °C'De) |
| 70 Va 50 Hz Cos Phi 0,75 (20 °C'De) |
| Va'Da Tutma Gücü Tüketimi | 7,5 Va 60 Hz Cos Phi 0,3 (20 °C'De) |
| 7 Va 50 Hz Cos Phi 0,3 (20 °C'De) |
| Isı Dağılımı | 50/60 Hz'De 2…3 W |
| Yardımcı Kontak Tipi | Tip Mekanik Bağlantılı 1 Na + 1 Nk, Iec 60947-5-1'E Uygun |
| Tip Ayna Kontağı 1 Nk, Iec 60947-4-1'E Uygun |
| Sinyal Devresi Frekansı | 25...400Hz |
| Minimum Anahtarlama Akımı | 5 Ma Sinyal Devresi |
| Minimum Anahtarlama Gerilimi | 17 V Sinyal Devresi İçin |
| Örtüşmeyen Zaman | Nc Ve No Kontağı |
| Arasında Enerji Kesilmesinde 1,5 Ms Nc Ve No Kontağı Arasında Enerji Kesilmesinde 1,5 Ms |
| Yalıtım Direnci | > Sinyal Devresi İçin 10 Mohm |
| Çevre | |
| Ip Koruma Derecesi | Iec 60529'A Uygun Ip20 Ön Yüz |
| Koruyucu Tedavi | Iec 60068-2-30'A Uygun Th |
| Kirlilik Derecesi | 3 |
| Çalışma İçin Ortam Hava Sıcaklığı | -40…60 °C |
| 60…70 °C Değer Kaybı İle |
| Depolama İçin Ortam Hava Sıcaklığı | -60…80 °C |
| Çalışma Yüksekliği | 0...3000 M |
| Yangına Dayanıklılık | 850 °C, Iec 60695-2-1'E Uygundur |
| Alev Geciktirici | Ul 94'E Uygun V1 |
| Mekanik Sağlamlık | Titreşim Kontaktörü Açık: 2 Gn, 5...300 Hz |
| Titreşim Kontaktörü Kapalı: 4 Gn, 5...300 Hz |
| Şok Kontaktörü Kapalı: 11 Ms İçin 15 Gn |
| Şok Kontaktörü Açık: 11 Ms İçin 10 Gn |
| Boy Uzunluğu | 85 Mm |
| Genişlik | 45 Mm |
| Derinlik | 92 Mm |
| Ürün Ağırlığı | 0,365 Kg |
| Paketleme Üniteleri | |
| Paket Birim Tipi 1 | Pce |
| Paket 1'Deki Birim Sayısı | 1 |
| Paket 1 Ağırlık | 389 Gr |
| Paket 1 Yükseklik | 5.5 Cm |
| Paket 1 Genişlik | 9,5 Cm |
| Paket 1 Uzunluk | 11,8 Cm |
| Paket Birim Tipi 2 | S02 |
| Paket 2'Deki Birim Sayısı | 16 |
| Paket 2 Ağırlık | 6.604 Kg |
| Paket 2 Yükseklik | 15 Cm |
| Paket 2 Genişliği | 30 Cm |
| Paket 2 Uzunluk | 40 Cm |
