| Ana | |
| Aralık | Kolay Anlaşma |

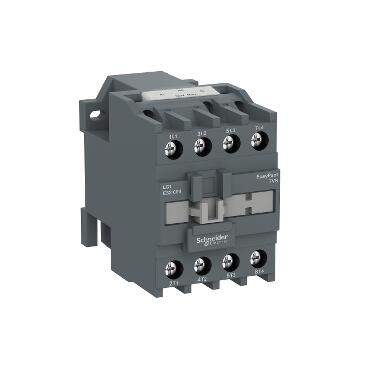

| Ürün Adı | Easypact Tv'Ler |
| Ürün Veya Bileşen Türü | Kontaktör |
| Cihaz Kısa Adı | Lc1E |
| Kontaktör Uygulaması | Dirençli Yük |
| Kullanım Kategorisi | Ac-1 |
| Kutup Açıklaması | 4P |
| Güç Direği Temas Bileşimi | 4 Hayır |
| [Ue] Anma Çalışma Gerilimi | Güç Devresi: <= 690 V Ac 50/60 Hz |
| [Yani] Anma Çalışma Akımı | 60 A (<60 °C'De) <= 415 V Ac Ac-1'De Güç Devresi İçin |
| Kontrol Devresi Tipi | 50/60 Hz'De Ac |
| [Uc] Kontrol Devresi Voltajı | 220 V Ac 50/60 Hz |
| Yükseklik | 64 Mm |
| Genişlik | 56 Mm |
| Derinlik | 93 Mm |
| Net Ağırlığı | 0,52 Kg |
| Renk | Gri (Ral 7011) |
| Tamamlayıcı | |
| [Uimp] Anma Darbe Dayanım Gerilimi | Iec 60947'Ye Uygun 6 Kv |
| [Ui] Anma Yalıtım Gerilimi | Iec 60947-4-1'E Uygun 690 V |
| Aşırı Gerilim Kategorisi | Iıı |
| Irms Anma Kapasitesi | Iec 60947-4-1'E Uygun Güç Devresi İçin 440 V Ac'De 380 A |
| Anma Kesme Kapasitesi | Iec 60947'Ye Uygun Güç Devresi İçin 440 V'Ta 304 A |
| [Icw] Anma Kısa Süreli Dayanım Akımı | 60 A 40 °C - 600 S Güç Devresi İçin |
| 310 A 40 °C - 10 S Güç Devresi İçin |
| 150 A 40 °C - 60 S Güç Devresi İçin |
| İlişkili Sigorta Derecesi | Iec 60947-5-1'E Uygun Güç Devresi İçin <= 690 V Koordinasyon Tipi 1'De 63 A Gg |
| Ortalama Empedans | 2,5 Mohm - Güç Devresi İçin 50 A 50 Hz |
| Kutup Başına Güç Kaybı | 2,9 W Ac-3 |
| 5 W Ac-1 |
| Kontrol Devresi Voltaj Limitleri | Operasyonel: 50/60 Hz'De 0,85...1.1 Uc (<55 °C'De) |
| Kayıp: 50/60 Hz'De 0,3...0,6 Uc (<55 °C'De) |
| Operasyon Zamanı | 12...22 Ms Kapanmada |
| 4...19 Ms Açmada |
| Mekanik Dayanıklılık | 8000000 Döngü |
| Maksimum İşletim Oranı | 1800 Devir/Saat 60 °C |
| Va'Da Ani Güç | 95 Va 50 Hz Cos Phi 0,75 (20 °C'De) |
| 95 Va 60 Hz Cos Phi 0,75 (20 °C'De) |
| Va'Da Tutma Gücü Tüketimi | 8,3 Va 50 Hz Cos Phi 0,3 (20 °C'De) |
| 8,5 Va 60 Hz Cos Phi 0,3 (20 °C'De) |
| Isı Dağılımı | 2…3 W Kontrol Devresi İçin |
| Yalıtım Direnci | > Kontrol Devresi İçin 10 Mohm |
| Elektriksel Dayanıklılık | 350000 Döngü Ac-1 |
| 900000 Döngü Ac-3 |
| Montaj Desteği | Plaka |
| Dın Rayı |
| Bağlantılar - Terminaller | Kontrol Devresi: Vidalı Kelepçe Terminalleri 1 1…4 Mm² - Kablo Sertliği: Kablo Ucu Olmadan Esnek |
| Kontrol Devresi: Vidalı Kelepçe Terminalleri 2 1…4 Mm² - Kablo Sertliği: Kablo Ucu Olmadan Esnek |
| Kontrol Devresi: Vidalı Kelepçe Terminalleri 1 1…4 Mm² - Kablo Sertliği: Esnek Kablo Ucu İle |
| Kontrol Devresi: Vidalı Kelepçe Terminalleri 2 1…2,5 Mm² - Kablo Sertliği: Kablo Ucu İle Esnek |
| Kontrol Devresi: Vidalı Kelepçe Terminalleri 1 1…4 Mm² - Kablo Sertliği: Kablo Ucu Olmadan Katı |
| Kontrol Devresi: Vidalı Kelepçe Terminaller 2 1…4 Mm² - Kablo Sertliği: Katı Kablo Ucu Olmadan |
| Güç Devresi: Vida Kelepçesi Terminalleri 1 1,5…6 Mm² - Kablo Sertliği: Kablo Ucu Olmadan Katı |
| Güç Devresi: Vidalı Kelepçe Terminalleri 2 1,5…6 Mm² - Kablo Sertliği: Kablo Ucu Olmadan Katı |
| Güç Devresi: Vidalı Kelepçe Terminalleri 1 1…6 Mm² - Kablo Sertliği: Esnek Kablo Uçlu |
| Güç Devresi: Vidalı Kelepçe Terminalleri 2 1…4 Mm² - Kablo Sertliği: Kablo Ucu İle Esnek |
| Önerilen Sıkma Torku | Kontrol Devresi: 1,2 Nm |
| Güç Devresi: 2,1 Nm |
| Maksimum Sıkma Torku | Kontrol Devresi: 1.4 Nm |
| Güç Devresi: 2.3 Nm |
| Çevre | |
| Ürün Sertifikaları | Eac |
| Ce |
| Ip Koruma Derecesi | Iec 60529'A Uygun Ip2X |
| Koruyucu Tedavi | Th (Kirlilik Derecesi 3) Iec 60068-2-30 Test Db'Ye Uygundur |
| Kirlilik Derecesi | 3 |
| Çalışma İçin Ortam Hava Sıcaklığı | -5…55 °C |
| Depolama İçin Ortam Hava Sıcaklığı | -60…80 °C |
| Cihaz Çevresinde İzin Verilen Ortam Hava Sıcaklığı | Uc'De -20…70 °C |
| Çalışma Yüksekliği | 3000 M Güç Kaybı Olmadan |
| Yangına Dayanıklılık | 850 °C, Iec 60695-2-1'E Uygundur |
| Mekanik Sağlamlık | Titreşim Kontaktörü Açık: 1.5 Gn, 5...300 Hz |
| Titreşim Kontaktörü Kapalı: 3 Gn, 5...300 Hz |
| Şok Kontaktörü Kapalı: 11 Ms İçin 10 Gn |
| Şok Kontaktörü Açık: 11 Ms İçin 6 Gn |
| Paketleme Üniteleri | |
| Paket 1 Ağırlık | 0,540 Kg |
| Paket 1 Yükseklik | 1.000 Dm |
| Paket 1 Genişlik | 0,580 Dm |
| Paket 1 Uzunluk | 0,850 Dm |
