| Ana | |
| Aralık | Tesys |

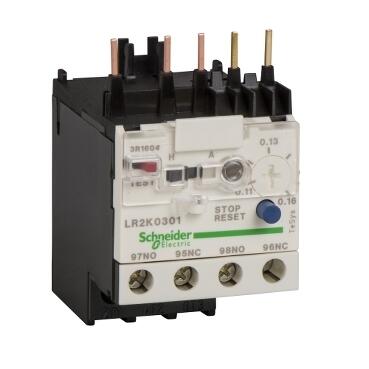

| Ürün Adı | Tesys Lrk |
| Ürün Veya Bileşen Türü | Diferansiyel Termal Aşırı Yük Rölesi |
| Cihaz Kısa Adı | Lr2K |
| Röle Uygulaması | Motor Koruması |
| Ürün Uyumluluğu | Lc7K |
| Lp1K |
| Lc1K |
| Lp4K |
| Ağ Tipi | Dc |
| Ac |
| Termal Aşırı Yük Sınıfı | Iec 60947-4-1'E Uygun Sınıf 10A |
| Termal Koruma Ayar Aralığı | 8…11,5 A |
| [Ui] Anma Yalıtım Gerilimi | Güç Devresi: Bs 4941'E Uygun 690 V |
| Güç Devresi: Iec 60947'Ye Uygun 690 V |
| Güç Devresi: Vde 0110 Grup C'Ye Uygun 750 V |
| Güç Devresi: 600 V, Csa C22.2 No 14'E Uygun |
| Tamamlayıcı | |
| Ağ Frekansı | <= 400Hz |
| Montaj Desteği | Kontaktör Altı |
| Plaka, Özel Aksesuarlarla |
| Ray, Özel Aksesuarlarla |
| Yardımcı Kontak Bileşimi | 1 Na + 1 Nk |
| [Ith] Geleneksel Serbest Hava Termal Akımı | 6 A Sinyal Devresi İçin |
| [Ue] Anma Çalışma Gerilimi | <= 690 V Güç Devresi İçin |
| 690 V Ac Ac-15 Sinyal Devresi İçin |
| 250 V Dc Dc-13 Sinyal Devresi İçin |
| İlişkili Sigorta Derecesi | Vde 0660'A Uygun Sinyal Devresi İçin |
| 6 A Gg Iec 60947'Ye Uygun Sinyal Devresi İçin 6 A Gg |
| [Uimp] Anma Darbe Dayanım Gerilimi | 6 Kv |
| Kutup Başına Güç Kaybı | 2W |
| Faz Hatası Duyarlılığı | Evet, Iec 60947-4-1'E Uygun |
| Yerel Sinyalizasyon | Açma Göstergesi (Sarı) |
| Kontrol Tipi | Kırmızı Basmalı Buton: Açma Testi Fonksiyonu |
| Mavi Basmalı Buton: Durdurma Ve Manüel Sıfırlama |
| Seçici Anahtarı: Manüel Veya Otomatik Sıfırlama |
| Bağlantılar - Terminaller | Vidalı Kelepçeli Terminaller 1 Kablo(Lar) 1,5…4 Mm²Katı |
| Vidalı Kelepçeli Terminaller 2 Kablo(Lar) 1,5…4 Mm²Katı |
| Vidalı Kelepçeli Terminaller 1 Kablo(Lar) 0,75…4 Mm²Kablo Uçsuz Esnek |
| Vidalı Kelepçeli Terminaller 2 Kablo(Lar) 0,75…4 Mm²Kablo Ucu Olmadan Esnek |
| Vidalı Kelepçeli Terminaller 1 Kablo(Lar) 0,34…2,5 Mm²Kablo Uçlu Esnek |
| Vidalı Kelepçeli Terminaller 2 Kablo(Lar) 0,34…1,5 Mm²Esnek Kablo Uçlu |
| Sıkma Torku | 1,3 Nm - Vidalı Kıskaçlı Terminallerde - Tornavidalı Philips No 2 |
| 1,3 Nm - Vidalı Kıskaçlı Terminallerde - Düz Tornavidalı Ø 6 Mm |
| Boy Uzunluğu | 58 Mm |
| Genişlik | 45 Mm |
| Derinlik | 65 Mm |
| Ürün Ağırlığı | 0.145 Kg |
| Çevre | |
| Standartlar | Iec 60947 |
| Vde 0660 |
| Bs 4941 |
| Nf C 63-650 |
| Ürün Sertifikaları | Ul |
| Csa |
| Koruyucu Tedavi | Tc, Iec 60068'E Uygundur |
| Tc, Dın 50016'Ya Uygundur |
| Ip Koruma Derecesi | Iec 60529'A Uygun Ip2X |
| Çalışma İçin Ortam Hava Sıcaklığı | -20…55 °C Değer Kaybı Olmadan Iec 60947'Ye Uygun |
| -30…60 °C Değer Kaybı İle Iec 60947'Ye Uygun |
| Depolama İçin Ortam Hava Sıcaklığı | -40…70 °C |
| Çalışma Yüksekliği | 2000 M Güç Kaybı Olmadan |
| Yangına Dayanıklılık | 850 °C, Iec 60695-2-1'E Uygundur |
| Alev Geciktirici | V1 Ul 94'E |
| Uygun Gereksinim 2 Nf F 16-101'E |
| Uygun Gereksinim 2 Nf F 16-102'Ye Uygun |
| Mekanik Sağlamlık | Şoklar No Kontağı: Iec 60068-2-27'Ye Uygun 11 Ms İçin 10 Gn |
| Şoklar Nc Kontağı: Iec 60068-2-27'Ye Uygun 11 Ms İçin 10 Gn |
| Titreşimler No Kontağı: 2 Gn, 5...300 Hz Iec'Ye Uygun 60068-2-6 |
| Titreşimler Nc Kontak: 2 Gn, 5...300 Hz Iec 60068-2-6'Ya Uygun |
| Paketleme Üniteleri | |
| Paket Birim Tipi 1 | Pce |
| Paket 1'Deki Birim Sayısı | 1 |
| Paket 1 Ağırlık | 159 Gr |
| Paket 1 Yükseklik | 4,8 Cm |
| Paket 1 Genişlik | 7,2 Cm |
| Paket 1 Uzunluk | 8,5 Cm |
| Paket Birim Tipi 2 | S02 |
| Paket 2'Deki Birim Sayısı | 41 |
| Paket 2 Ağırlık | 6.852 Kg |
| Paket 2 Yükseklik | 15 Cm |
| Paket 2 Genişliği | 30 Cm |
| Paket 2 Uzunluk | 40 Cm |
