| Ana | |
| Aralık | Tesys |
| Tesys Deca |

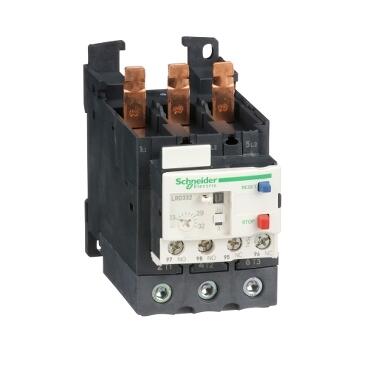

| Ürün Adı | Tesys Lrd |
| Tesys Deca |
| Ürün Veya Bileşen Türü | Diferansiyel Termal Aşırı Yük Rölesi |
| Cihaz Kısa Adı | Lrd |
| Röle Uygulaması | Motor Koruması |
| Ürün Uyumluluğu | Lc1D40A |
| Lc1D65A |
| Lc1D50A |
| Ağ Tipi | Ac |
| Dc |
| Termal Aşırı Yük Sınıfı | Iec 60947-4-1'E Uygun Sınıf 10A |
| Termal Koruma Ayar Aralığı | 23…32 A |
| [Ui] Anma Yalıtım Gerilimi | Güç Devresi: Csa'Ya Uygun 600 V |
| Güç Devresi: Ul'Ye Uygun 600 V |
| Güç Devresi: Iec 60947-4-1'E Uygun 690 V |
| Tamamlayıcı | |
| Ağ Frekansı | 0...400Hz |
| Montaj Desteği | Plaka, Özel Aksesuarlarla |
| Ray, Özel Aksesuarlarla |
| Kontaktör Altı |
| Açma Eşiği | 1,14 +/- 0,06 Ir, Iec 60947-4-1'E Uygundur |
| Yardımcı Kontak Bileşimi | 1 Na + 1 Nk |
| [Ith] Geleneksel Serbest Hava Termal Akımı | 5 A Sinyal Devresi İçin |
| İzin Verilen Akım | 0,95 A 380 V Ac-15'Te Sinyal Devresi İçin |
| 0,06 A 440 V Dc-13'Te Sinyal Devresi İçin |
| [Ue] Anma Çalışma Gerilimi | Iec 60947-4-1'E Uygun Güç Devresi İçin 690 V Ac 0...400 Hz |
| İlişkili Sigorta Derecesi | 4 A Gg Sinyal Devresi İçin |
| 4 A Bs Sinyal Devresi İçin |
| [Uimp] Anma Darbe Dayanım Gerilimi | 6 Kv |
| Faz Hatası Duyarlılığı | Açma Akımı Ir'Nin %130'U İki Fazda, Sonuncusu 0'Da |
| Kontrol Tipi | Kırmızı Basmalı Buton: Dur |
| Mavi Basmalı Buton: Sıfırlama |
| Sıcaklık Telafisi | -20…60 °C |
| Bağlantılar - Terminaller | Kontrol Devresi: Vidalı Kıskaçlı Terminaller 2 Kablo(Lar) 1…2,5 Mm² Kablo Uçsuz Esnek |
| Kontrol Devresi: Vidalı Kıskaçlı Terminaller 2 Kablo(Lar) 1…2,5 Mm² Esnek, Kablo Uçlu |
| Kontrol Devresi: Vidalı Kıskaçlı Terminaller 2 Kablo(Lar) 1 …2,5 Mm² Katı Kablo |
| Uçsuz Güç Devresi: Everlink Btr Vidalı Konnektörler 1 Kablo(Lar) 1…35 Mm² Esnek Kablo |
| Uçsuz Güç Devresi: Everlink Btr Vidalı Konnektörler 1 Kablo(Lar) 1…35 Mm² Esnek Kablo Uçlu |
| Güç Devresi: Everlink Btr Vidalı Konnektörler 1 Kablo(Lar) 1…35 Mm² Katı Kablo Ucu Olmadan |
| Sıkma Torku | Kontrol Devresi: 1,7 Nm - Vidalı Kelepçe Terminallerinde |
| Güç Devresi: 5 Nm - Everlink Btr Vidalı Konektörlerde |
| Boy Uzunluğu | 123 Mm |
| Genişlik | 55 Mm |
| Derinlik | 123 Mm |
| Ürün Ağırlığı | 0,375 Kg |
| Çevre | |
| Koruyucu Tedavi | Iec 60068'E Uygun Th |
| Ip Koruma Derecesi | Iec 60529'A Uygun Ip20 |
| Çalışma İçin Ortam Hava Sıcaklığı | -20…60 °C Değer Kaybı Olmadan Iec 60947-4-1'E Uygundur |
| Depolama İçin Ortam Hava Sıcaklığı | -60…70 °C |
| Alev Geciktirici | Ul 94'E Uygun V1 |
| Mekanik Sağlamlık | Darbeler: 11 Ms İçin 15 Gn, Iec 60068-2-7'Ye Uygundur |
| Titreşimler: 4 Gn, Iec 60068-2-6'Ya Uygundur |
| Dielektrik Gücü | Iec 60947-1'E Uygun 50 Hz'De 1,89 Kv |
| Standartlar | En/Iec 60947-4-1 |
| En/Iec 60947-5-1 |
| Ul 60947-4-1 |
| Ul 60947-5-1 |
| Csa C22.2 Hayır 60947-4-1 |
| Csa C22.2 Hayır 60947-5-1 |
| Gb/ T 14048.4 |
| Gb/T 14048.5 |
| En 50495 |
| Ürün Sertifikaları | Iec |
| Ul |
| Csa |
| Ccc |
| Eac |
| Dnv-Gl |
| Rmrs |
| Eu-Ro Mr |
| Lros (Lloyds Nakliye Kaydı) |
| Atex Inerıs |
| Ukca |
| Paketleme Üniteleri | |
| Paket Birim Tipi 1 | Pce |
| Paket 1'Deki Birim Sayısı | 1 |
| Paket 1 Ağırlık | 390 Gr |
| Paket 1 Yükseklik | 6,2 Cm |
| Paket 1 Genişlik | 10,4 Cm |
| Paket 1 Uzunluk | 13,6 Cm |
| Paket Birim Tipi 2 | S02 |
| Paket 2'Deki Birim Sayısı | 13 |
| Paket 2 Ağırlık | 5,41 Kg |
| Paket 2 Yükseklik | 15 Cm |
| Paket 2 Genişliği | 30 Cm |
| Paket 2 Uzunluk | 40 Cm |
| Paket Birim Tipi 3 | P06 |
| Paket 3'Teki Birim Sayısı | 208 |
| Paket 3 Ağırlık | 96,9 Kg |
| Paket 3 Yükseklik | 80 Cm |
| Paket 3 Genişliği | 80 Cm |
| Paket 3 Uzunluk | 60 Cm |
